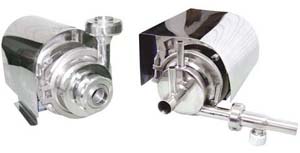

Bomba Centrífuga Sanitária Tornocar modelo BCT-1 em aço inoxidável AISI 304 polido ou AISI-316.
CAMPO
DE APLICAÇÃO:
Transferidores ou sistemas canalizados de leite (ordenha de leite) (para
até 16 conjuntos de ordenha de leite).
Micro-cervejarias (cervejas artesanais).
Especialmente projetadas para trabalhar com produtos alimentícios,
indústrias de laticínios (pasteurizadores/trocadores de
calor, queijomatic, soro, mosto, carregamento ou descarga de tanques-rodoviários),
vinícolas, alambiques (cachaça), indústrias de bebidas
em geral, sistemas de limpeza CIP, indústrias químicas,
indústrias farmacêuticas e de cosméticos.
Transferência de líquidos/fluídos em geral, dentro/nos
processos de indústrias.
- Vazão máxima: 15.000 litros por hora (15m³/H). Consulte as curvas de rendimento.
-
Motor elétrico marca WEG, 0,5 a 1,0 CV-HP (1/2 a 1 cv-hp),
Monofásico 110-127/220-254 Volts ou Trifásico 220/380 Volts,
60 Hz, IP21 ou “blindados” com isolamento/proteção
IP55. 1750 rpm (IV pólos) ou 3450 rpm (II pólos).

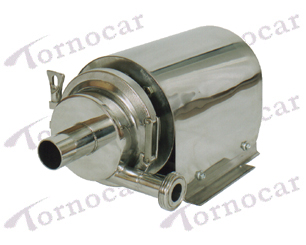

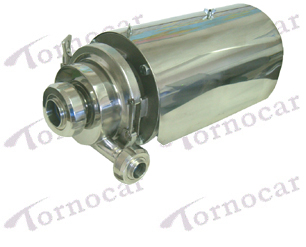

- Opcionalmente com capa de aço inoxidável polido para proteção
do motor elétrico, sem ou com pés fixos de aço inoxidável,
podendo ser parafusada no chão/piso ou no equipamento onde será
instalada/utilizada.
- Temperatura máxima de trabalho: 180º Celsius.
-
Bocais de sucção e de descarga/recalque: diâmetros
e tipo de conexões conforme a necessidade do cliente (SMS, RJT,
TC, BSP, Padovan).
Nas bombas destinadas para transferidores móveis ou para sistemas
canalizados de leite:
- diâmetros e comprimento dos bocais/ponteiras de sucção/entrada
e de recalque/saída do leite de acordo com a necessidade do cliente
(5/8" ou 3/4" ou 1" ou 1.1/4" ou 1.1/2" ou 2").
- bocal de recalque/saída com União de inox (Conexão
Rosqueavel) com Válvula Flap de borracha atóxica
ou Esfera ("bolinha") para vedação
vácuo e retenção do líquido após a
saída da bomba;

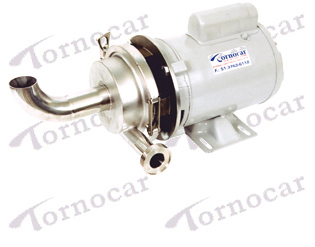

- opcionalmente curva de inox (45º ou 90º) soldada no bocal
de sucção;
- opcionalmente com canos/tubos para retrolavagem/sistema de limpeza.
Diâmetro e posição de acordo com a necessidade do
cliente: 5/8" (15,87mm) ou 3/4" (19,05mm);
- opcionalmente com dreno (após a saída da bomba ou no corpo
da bomba) para retirada/drenagem de eventuais resíduos remanescentes.
-
Todas as partes em contato com o fluído bombeado são feitas
em aço inoxidável.
- Corpo (carcaça), flange, e abraçadeira (cinta) de aço
inoxidável AISI-304 ou AISI-316 micro fundido (não é
soldado e nem estampado/prensado, desta forma estas partes da bomba são
mais resistentes, sem riscos de ocorrerem quebras ou rachaduras).
- Com as partes acopladas diretamente no eixo do motor, ou seja, sem acoplamentos.
- Um (1) estágio, trabalha “afogada”. Sucção
Axial, Descarga Radial.
- Rotor Aberto (semi-aberto) ou Fechado (de acordo com a necessidade/aplicação),
de aço inoxidável, montado diretamente sobre o eixo de aço
inoxidável do motor, o qual é vedado por um selo mecânico.
- Selo
Mecânico: consultar departamento de engenharia de nossa empresa
afim de estabelecer o selo mecânico apropriado para cada aplicação,
suprindo as propriedades mecânicas e coeficiente de atrito através
de selos com sedes com alta resistência físico-quimica. O
selo mecânico é refrigerado/lubrificado pelo próprio
fluído bombeado.
- Sem grande necessidade de manutenção, e quando necessário
a mesma é de baixo custo.
- Todas as
partes da bomba são usinadas com alta precisão em torno
de comando numérico (CNC).
- Abertura rápida sem o uso de ferramentas.
- De fácil limpeza, recomendadas para aplicações
que exigem o máximo de higiene.
- Permite
a total saída de Líquido remanescente do corpo da bomba,
de forma a não reter resíduos.
Disponivel com acabamento: Premium: polimento interno e externo padrão sanitário; ou Standart: polimento interno padrão sanitário, sem polimento externo (sem brilho/acabamento fosco).
